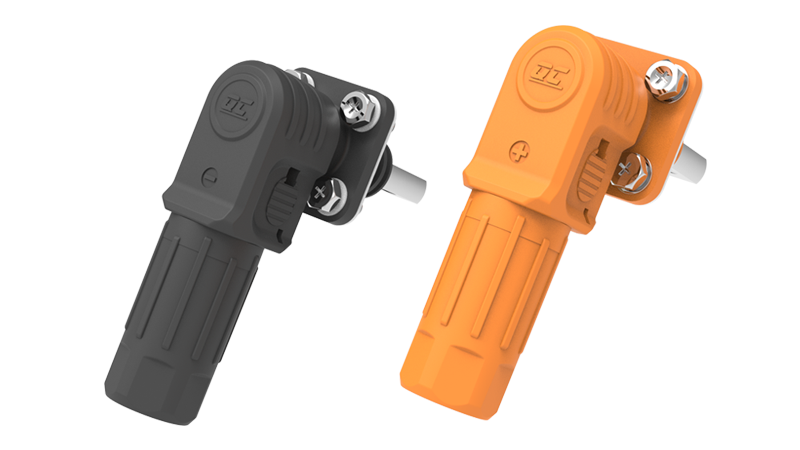

Connettore per accumulo di energia EL6
1. Doppio bloccaggio (bloccaggio angolare + bloccaggio a estrazione)
2. Opacizzazione positiva e negativa
3. Design anti-svitamento dei bulloni
Doppia chiusura
Design a doppio pulsante
Alta affidabilità
Grado di impermeabilità fino a IP67
Dati tecnici
| Numero di modello | Corrente elettrica (UN) | Specifiche del cavo (mm2) | UN | B | C | D | E | F | ||
| MH | M | RJ | ||||||||
| QC-EL6 | 80A、120A | 16,25 | 32 | 71 | 33 | 20 | 21.8 | 32 | 30 | 30 |

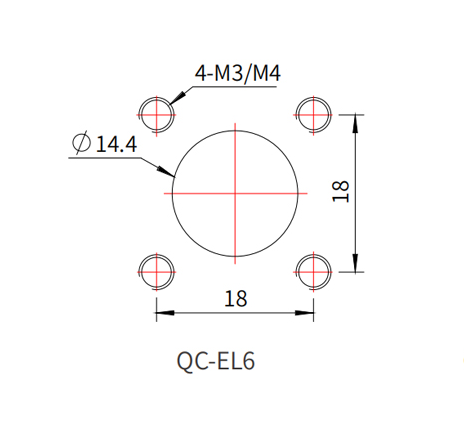

Dimensioni (mm)
Lancio di nuovi prodotti | Connettore per l'accumulo di energia serie EL di QC Solar: soluzioni di connettività per favorire la transizione energetica!
[Contesto del settore]
Attualmente, la trasformazione energetica globale e le energie rinnovabili si stanno sviluppando rapidamente e la tecnologia di accumulo di energia è diventata un elemento fondamentale per la soluzione di approvvigionamento e consumo energetico. Come componente chiave del sistema di accumulo di energia, svolge l'importante compito di collegare il pacco batteria al sistema di alimentazione. Non solo garantisce un'efficiente trasmissione dell'energia, ma fornisce anche un'erogazione di potenza stabile, garantendo la flessibilità necessaria per soddisfare la programmazione della rete e le esigenze degli utenti. Inoltre, l'affidabilità del connettore di accumulo di energia è fondamentale per la stabilità e la sicurezza del sistema di accumulo.
[Introduzione del connettore per l'accumulo di energia]
Il connettore per l'accumulo di energia è un connettore specificamente utilizzato per i sistemi di accumulo di energia. La sua funzione principale è quella di collegare il dispositivo di accumulo di energia al sistema di alimentazione per realizzare la trasmissione di corrente. Offre un'elevata capacità di trasporto di corrente, una bassa caduta di tensione e prestazioni di connessione affidabili, oltre a essere impermeabile, antipolvere e anticorrosione. Può collegare stabilmente l'apparecchiatura di accumulo di energia e l'apparecchiatura di conversione di potenza per realizzare uno scambio di energia bidirezionale.
- [Vantaggi del connettore di accumulo di energia QC]
01. Rotazione libera: il connettore per accumulo di energia della serie EL può regolare l'angolazione in base alle esigenze del cliente, rendendo il cablaggio più elegante. Prima di inserire la spina nella base, è possibile regolare l'angolazione in base alle esigenze del cliente.
- 02. Doppio bloccaggio: regolare il connettore dell'accumulo di energia della serie EL su un'angolazione di cablaggio adeguata, quindi premere il pulsante fino in fondo, ottenendo un doppio bloccaggio (blocco dell'angolazione e blocco della trazione) per garantire la sicurezza del prodotto.
- 03. Forza di trazione: il connettore di accumulo di energia della serie EL può sopportare una forza di trazione maggiore rispetto ai tradizionali pulsanti unilaterali. Rispetto ai dati, l'area di sovrapposizione tra il blocco e la sporgenza di base è aumentata del 23%, la forza di bloccaggio è maggiore e la corrispondente forza di trazione è maggiore.
- 04. Design a prova di errore: il connettore di accumulo di energia EL è progettato con diverse dimensioni e diametri degli elettrodi positivi e negativi, riducendo efficacemente il rischio di inserimento errato degli elettrodi positivi e negativi
- 05. Bullone anticaduta: il foro di installazione della base del connettore di accumulo di energia della serie EL adotta una struttura anticaduta del bullone per impedire efficacemente la caduta del bullone durante l'installazione in loco
- 06. Blocco a vite: il connettore di accumulo di energia della serie EL ha una modalità di serraggio flessibile della vite del cavo, che può essere serrata manualmente o ulteriormente con una chiave per un facile utilizzo
- 8. Impermeabilizzazione multicanale:Guarnizione a 2 canali per cavi:1. O-ring anteriore.2. Spina posteriore impermeabile.Guarnizioni a 2 corsie per prese e pannelli:1. La guarnizione quadrata per l'installazione della presa e del pannello deve essere bloccata tramite 4 bulloni.2. Il perno della presa è sigillato con l'O-ring e la parete interna della presa.Spina e presa: tenuta più efficace grazie all'anello di tenuta di tipo "M".Grado di impermeabilità complessivo IP67.
[Scenari applicativi]
Settore industriale:Il connettore per l'accumulo di energia può essere utilizzato per collegare pacchi batteria per l'accumulo di energia, gruppi di batterie e altri prodotti e realizzare in modo flessibile il collegamento in serie e in parallelo di prodotti batteria.
Sistema di accumulo di energia della rete elettrica:Il connettore per l'accumulo di energia funge da ponte. Collega il sistema di accumulo di energia all'apparecchiatura di conversione di potenza per garantire il funzionamento stabile del sistema elettrico.
Sistema di energia solare:Il connettore per l'accumulo di energia svolge un ruolo fondamentale nella trasmissione dell'energia, in quanto può trasmettere l'elettricità generata dai pannelli solari all'apparecchiatura di conversione di potenza e collegarla al dispositivo di accumulo di energia per realizzare una conversione e un accumulo efficienti dell'energia solare.
I connettori per l'accumulo di energia hanno un'ampia gamma di scenari applicativi, ne elenchiamo solo alcuni. Con lo sviluppo e l'espansione della tecnologia di accumulo di energia, giocheranno un ruolo chiave in sempre più settori.
[Futuro e sviluppo]
In futuro, con il continuo sviluppo della tecnologia di accumulo energetico, come componente indispensabile del sistema di accumulo, il connettore per l'accumulo di energia introdurrà maggiore innovazione e applicazione. Grazie alla continua innovazione e al progresso tecnologico, i connettori per l'accumulo solare QC forniranno soluzioni più efficienti e affidabili per la transizione energetica globale.
Campo industriale
I connettori per l'accumulo di energia possono collegare prodotti come pacchi e cluster di batterie per l'accumulo di energia, realizzando in modo flessibile collegamenti in serie e in parallelo.
Sistema di accumulo di energia in rete
I connettori per l'accumulo di energia fungono da ponte, collegando il sistema alle apparecchiature di conversione di potenza per un funzionamento stabile.
Sistema di generazione di energia solare
Può trasferire l'energia dai pannelli solari alle apparecchiature di conversione e ai dispositivi di accumulo per una conversione e un accumulo efficienti.
Sistema di accumulo di energia domestica
I connettori per l'accumulo di energia collegano pacchi batteria e inverter per realizzare l'accumulo e la conversione dell'energia. Questi sistemi bilanciano la domanda e l'offerta di elettricità e migliorano l'efficienza.
