mga detalye ng produkto

Iba pang mga Paglalarawan

Konektor ng Imbakan ng Enerhiya EL8/10

1. Disenyo ng dobleng buton para sa ergonomya

2. Dobleng pagla-lock (anggulong kandado + kandadong hilahin palabas)

3. Positibo at Negatibong Pagpapahina

4. Disenyo ng mga bolt na hindi tinatanggal ang pagkakatali

Espesipikasyon

Dobleng pagla-lock

Disenyo ng dobleng butones

Mataas na Kahusayan

Grado ng hindi tinatablan ng tubig hanggang IP67

Teknikal na Datos

Numero ng Modelo	Kuryenteng Agos (A)	Mga Detalye ng Kable (mm2)	Isang	B	C	D	AT	F
								MH	M	RJ
QC-EL8	200A, 250A	50, 70	36	83	38	25	23.4	37	35	35
QC-EL10	300A, 350A	70,95	39	91	43	28	25.4	40	38	38

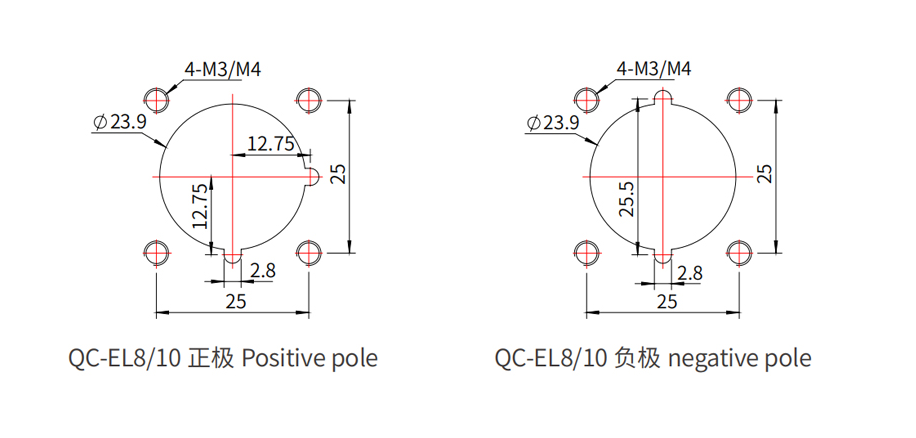

Mga Dimensyon (mm)

Paglulunsad ng Bagong Produkto | QC Solar EL series energy storage connector: Nagbibigay ng mga solusyon sa koneksyon upang bigyang-lakas ang transisyon ng enerhiya!

[Kaligiran ng industriya]

Sa kasalukuyan, ang pandaigdigang pagbabago ng enerhiya at nababagong enerhiya ay mabilis na umuunlad, at ang teknolohiya sa pag-iimbak ng enerhiya ay naging isang mahalagang ugnayan sa solusyon ng suplay at pagkonsumo ng kuryente. Bilang isang pangunahing bahagi ng koneksyon ng sistema ng pag-iimbak ng enerhiya, isinasagawa nito ang mahalagang gawain ng pagkonekta sa baterya at sa sistema ng kuryente. Hindi lamang nito matitiyak ang mahusay na paghahatid ng enerhiya, kundi nagbibigay din ito ng matatag na output ng kuryente, na nagbibigay ng kakayahang umangkop upang matugunan ang iskedyul ng grid at mga pangangailangan ng gumagamit. Bukod pa rito, ang pagiging maaasahan ng konektor ng pag-iimbak ng enerhiya ay mahalaga sa katatagan at kaligtasan ng sistema ng pag-iimbak ng enerhiya.

[Panimula sa konektor ng imbakan ng enerhiya]

Ang konektor ng imbakan ng enerhiya ay isang konektor na espesyal na ginagamit para sa mga sistema ng imbakan ng enerhiya. Ang pangunahing tungkulin nito ay ikonekta ang aparato ng imbakan ng enerhiya at sistema ng kuryente upang maisakatuparan ang paghahatid ng kuryente. Ito ay may mataas na kapasidad sa pagdadala ng kuryente, mababang pagbaba ng boltahe at maaasahang pagganap ng koneksyon, at may mga katangian ng hindi tinatablan ng tubig, hindi tinatablan ng alikabok at anti-kaagnasan. Maaari nitong matatag na ikonekta ang kagamitan sa imbakan ng enerhiya at ang kagamitan sa conversion ng kuryente upang makamit ang two-way na pagpapalitan ng enerhiya.

[Mga Bentahe ng QC Energy Storage Connector]

01. Disenyo ng dalawahang butones: Ang konektor ng imbakan ng enerhiya ng serye ng EL ay gumagamit ng bilateral na simetrikal na disenyo ng butones, na maginhawa para sa isang kamay o dalawang kamay na operasyon at nagpapabuti sa kahusayan ng operasyon. Mas madali ang pagsaksak at pagtanggal ng saksakan, at ang kandado ay maaaring mabuksan sa pamamagitan ng pagpindot sa isang gilid o magkabilang gilid nang sabay, na mas maginhawa para sa mga kaliwete na operator.

02. Libreng pag-ikot: Maaaring isaayos ng EL series energy storage connector ang anggulo ayon sa pangangailangan ng customer upang mas maging maganda ang pangkalahatang mga kable. Bago ipasok ang plug sa base, maaaring isaayos ang anggulo ayon sa pangangailangan ng customer.

03. Dobleng pagla-lock: Ayusin ang konektor ng imbakan ng enerhiya ng serye ng EL sa wastong anggulo ng layout ng mga kable, pagkatapos ay pindutin ang buton pababa, upang makamit ang dobleng pagla-lock (anggulo ng pag-lock at paghila ng lock) upang matiyak ang kaligtasan ng produkto.

04. Puwersa ng paghila: Ang EL series energy storage connector ay kayang tiisin ang mas malakas na puwersa ng paghila kaysa sa tradisyonal na unilateral na mga butones. Kung ikukumpara sa mga pigura, ang magkakapatong na lugar sa pagitan ng kandado at base bump ay nadagdagan ng 23%, mas malaki ang puwersa ng pagla-lock, at mas malaki ang katumbas na puwersa ng paghila.

05. Disenyong hindi matitinag: Ang konektor ng imbakan ng enerhiya ng EL ay dinisenyo na may iba't ibang laki at diyametro ng positibo at negatibong mga electrode, na epektibong binabawasan ang panganib ng maling pagpasok ng positibo at negatibong mga electrode.

06. Tornilyong hindi nahuhulog: Ang butas sa pagkakabit sa base ng EL series energy storage connector ay gumagamit ng istrukturang hindi nahuhulog ang bolt upang epektibong maiwasan ang pagkahulog ng bolt habang naka-install sa mismong lugar.

07. Lock ng tornilyo: Ang konektor ng imbakan ng enerhiya ng serye ng EL ay may flexible na mode ng paghigpit ng tornilyo ng kable, na maaaring higpitan nang manu-mano o higit pa gamit ang isang wrench para sa madaling operasyon.

8. Hindi tinatablan ng tubig na may maraming channel:

Selyo ng kable na 2-channel:

1. Harapang O-ring.

2. Saksakan na hindi tinatablan ng tubig sa likuran.

Mga selyo ng 2-lane ng saksakan at panel:

1. Ang parisukat na gasket para sa pagkakabit ng socket at panel ay dapat nakakandado sa pamamagitan ng 4 na bolt.

2. Ang pin ng socket ay selyado gamit ang O-ring at ang panloob na dingding ng socket.

Saksakan at saksakan: mas epektibong tatakan gamit ang "M" type sealing ring.

Pangkalahatang gradong hindi tinatablan ng tubig na IP67.

[Mga senaryo ng aplikasyon]

Larangan ng industriya: Maaaring gamitin ang konektor ng imbakan ng enerhiya upang ikonekta ang bateryang pang-imbak ng enerhiya, kumpol ng baterya at iba pang mga produkto, at madaling maisakatuparan ang serye at parallel na koneksyon ng mga produktong baterya.

Sistema ng imbakan ng enerhiya sa grid ng kuryente: Ang konektor ng imbakan ng enerhiya ay nagsisilbing tulay. Ikonekta ang sistema ng imbakan ng enerhiya sa kagamitan sa pagpapalit ng kuryente upang matiyak ang matatag na operasyon ng sistema ng kuryente.

Sistema ng enerhiyang solar: Ang konektor ng imbakan ng enerhiya ay gumaganap ng mahalagang papel sa paghahatid ng enerhiya, na maaaring magpadala ng kuryenteng nalilikha ng mga solar panel patungo sa kagamitan sa pagpapalit ng kuryente at ikonekta ito sa aparato ng imbakan ng kuryente upang maisakatuparan ang mahusay na pagpapalit at pag-iimbak ng enerhiyang solar.

Ang mga konektor sa imbakan ng enerhiya ay may malawak na hanay ng mga sitwasyon ng aplikasyon, ilan lamang sa mga ito ang aming inililista. Sa pag-unlad at pagpapalawak ng teknolohiya sa pag-iimbak ng enerhiya, gaganap ang mga ito ng mahalagang papel sa mas maraming larangan.

[Kinabukasan at Pag-unlad]

Sa hinaharap, sa patuloy na pag-unlad ng teknolohiya sa pag-iimbak ng enerhiya, bilang isang kailangang-kailangan na bahagi ng sistema ng pag-iimbak ng enerhiya, ang konektor ng pag-iimbak ng enerhiya ay magdadala ng mas maraming inobasyon at aplikasyon. Sa pamamagitan ng patuloy na inobasyon at pag-unlad ng teknolohiya, ang QC Solar storage Connectors ay magbibigay ng mas mahusay at maaasahang mga solusyon para sa pandaigdigang transisyon ng enerhiya.

Larangan ng Industriya

Kayang ikonekta ng mga konektor ng imbakan ng enerhiya ang mga produkto tulad ng mga battery pack at cluster ng imbakan ng enerhiya, na may kakayahang umangkop na nakakamit ng mga koneksyong serye at parallel.

Sistema ng Imbakan ng Enerhiya ng Grid

Ang mga konektor ng imbakan ng enerhiya ay nagsisilbing tulay, na nagkokonekta sa sistema sa mga kagamitan sa pagpapalit ng kuryente para sa matatag na operasyon.

Sistema ng Paglikha ng Enerhiya ng Solar

Maaari nitong ilipat ang enerhiya mula sa mga solar panel patungo sa mga kagamitan sa conversion at mga aparato sa imbakan para sa mahusay na conversion at imbakan.

Sistema ng Imbakan ng Enerhiya sa Sambahayan

Ang mga konektor ng imbakan ng enerhiya ay nag-uugnay sa mga battery pack at inverter upang maisakatuparan ang imbakan at conversion ng enerhiya. Binabalanse ng mga sistemang ito ang supply at demand ng kuryente at pinapabuti ang kahusayan.
