实时监控；
总输入功率和电流：1800瓦/30安
大数据训练和预测
支持1600米的通信范围。
15秒快速关机响应
技术数据
| Smarttrack04M | |
| 输入（直流） | |
| 输入工作电压范围 | 8~80V 直流 |
| 最大输入电流 | 30A 直流 |
| 最大输入功率 | 1800瓦 |
| 输出与测量 | |
| 输出电压/电流范围 | 8~80V 直流 / 30A 直流 |
| 电压/电流/温度测量精度 | ±0.1V/ ±0.1A / ±0.1℃ |
| 系统电压 | 1500V 直流 |
| 关断电压 | 1伏直流电 |
| 保护 | |
| 过温保护 | 是的 |
| 一般数据 | |
| 连接器 | QC4.10 / MC4 |
| 重量（含线缆） | 605克 |
| 沟通方式 | PLC，1600米 |
| 用户界面 | 网页+应用程序 |
| 导线外径 | 6.4毫米 |
| 尺寸（宽×长×高） | 149×49×22 毫米 |
| 输入线长度 | 0.28 米及定制 |
| 输出线长度 | 1.2 米及定制 |
| 工作温度范围 | -40℃～85℃ |
| 安全标准 | IEC62109-1；EN 61000-6-1/3 |
| 高度 | 5000米 |
| 防护等级 | IP68 |
| 防火等级 | 5VA |

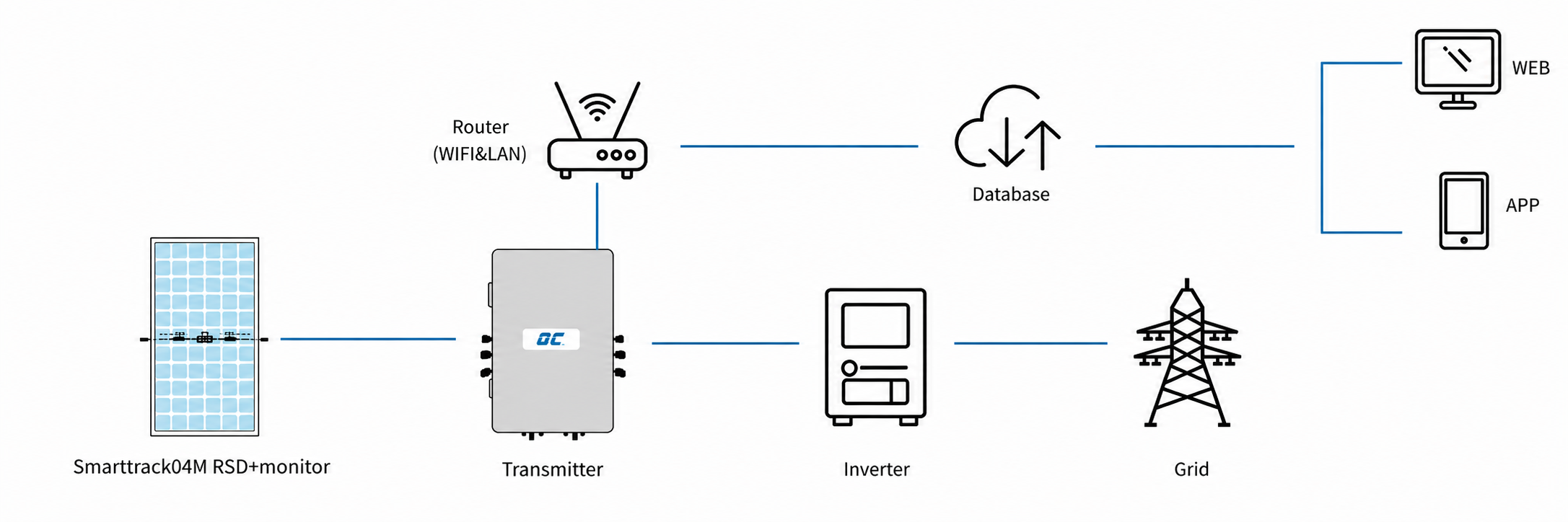

框图
MLPE解决方案
QC Solar推出Smarttrack04，新一代组件级
符合 CSA C22.2 No. 330 和 UL1741 标准的快速关断装置。在紧急情况或维护期间，该装置可在 30 秒内将系统电压迅速降低至安全水平，并快速降低每个连接的光伏组件的电压。这消除了光伏系统中存在的危险直流高压，并降低了触电风险。
- 01. SMOJ（光伏组件预安装）解决方案固定式外壳设计，安装更加便捷，可适配任何光伏组件生产线，实现光伏组件工厂预装，且不影响现有光伏组件的所有测试流程（IV、EL等）。它不改变现场安装习惯，节省了传统金属卡扣安装的人工成本，节省约50%的人工，约20欧元。固定式安装方式节省1.5米线束，约0.65欧元。在整个生命周期内均可快速拆卸。
- 02 框架卡扣解决方案可直接卡扣式安装到光伏组件框架上，适用于EPC安装。
以品质为先。
Smarttrack04采用低温升、耐高温的功率半导体器件，确保在极端环境下长期稳定运行，支持全电压范围，不降额，支持1.25倍电流冗余，提供20A/25A供客户选择，可广泛用于住宅屋顶、工业屋顶和商业屋顶。
目前，QC Solar自主研发的新一代组件级快速关断装置Smarttrack04已获得CSA等国际权威认证，符合UL 1741、CSA C22.2 No. 330以及NEC-2017/NEC-2020/NEC-2023电气安全和监管标准，并符合Sunspec通信协议，为首页用和商用光伏领域提供更全面的保护。
住宅光伏系统
在首页用光伏系统中，光伏快速关断功能用于在发生火灾等紧急情况时迅速将电压降低到安全电压以下，以保护首页人安全。
光伏电站
在发电站中，光伏快速关断技术用于在发生火灾时迅速将电压降低到安全电压以下，从而减少损失并保护周围环境。
商业建筑光伏系统
光伏系统通常安装在屋顶上，在发生故障或其他紧急情况时，快速关断功能可以将电压降低到安全电压以下，以保护人身安全。
